電池內阻溫度模塊是針對蓄電池的運行機理以及失效模式開發的，同時綜合各種功能的智能蓄電池內阻模塊，能夠準確測量單體蓄電池的內阻、溫度以及電壓等參數，通過串口通訊協議對其進行操作，實現對蓄電池的連續監測.每個分析模塊提供2 個電源接頭，分別連接到電池單體的正負極，另外每個模塊提供2 個通訊口，可級聯形成S-BUS 總線鏈或總線環。對于一組蓄電池而言，需要提供一組模塊，并將這一組模塊的通訊口級聯， 組成一條S-BUS 總線,通過RS485接口接入監控模塊EISU/SISU 即可。每個分析模塊可采集電池單體的以下參數: 電池單體電壓，可監控2V、6V、12V 單體; 電池單體溫度，以保證蓄電池組良好的工作環境; 電池阻抗，有效監測電池容量及工作能力和蓄電池組容量分析。

★該模塊的常規參數如下：

   1） 測量電壓：0V-16V，精度：+/- 0. 5%。

   2） 溫度誤差：+/- 2℃。

   3） 內阻的測量重復度：+/- 0.5%。

   4） 全部采用接插件，安裝極為快捷。

   5） 省電模式下<3mA。

★比較市場同類蓄電池監測產品主要有以下5個優點：

   1）分布式安裝，模塊與蓄電池一一對應，現場布線簡單且工程成本低。

    2）獨立的模塊使得監測非常靈活，相對于集中式監測產品來說在蓄電池?cái)?shù)量少的地方更凸顯優勢。

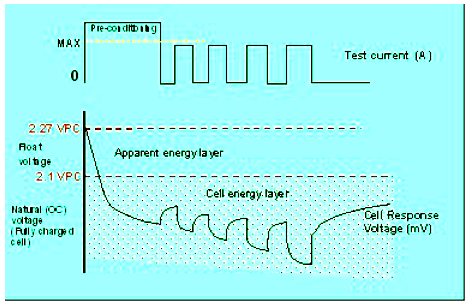

    3）模塊采用脈沖電流放電法測量?jī)?nèi)阻（見下圖），放電電流?。?2v蓄電池放電電流小于 2A），安全且對蓄電池不易造成傷害。

 4) 測量的阻值可靠，抗干擾能力強。

     可以測量單個VRLA電池或富液式電池的電壓，溫度和內阻，通過專屬總線傳送給數據服務器。配合使用的可視化軟件，用于圖形化顯示各種數據，報警以及生成各種報告。

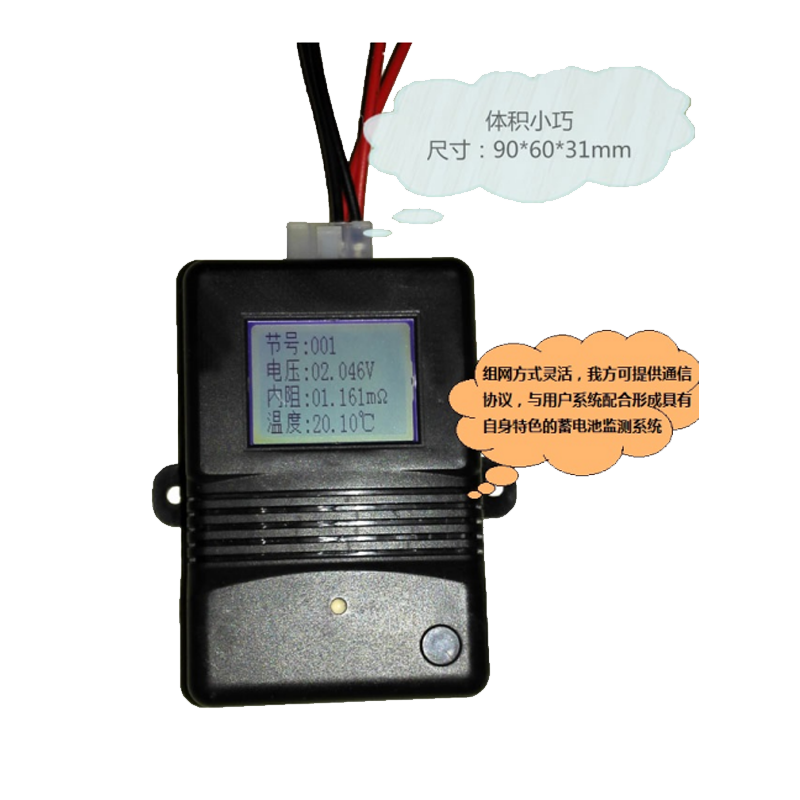

5) 每個模塊可獨立顯示當前電池節號、電壓、內阻、溫度。

OEM廠商也可以僅使用JZL提供的JZL-JC306模塊，與其自身的系統配合形成具有自身特色的蓄電池監測系統。我方提供通信協議。

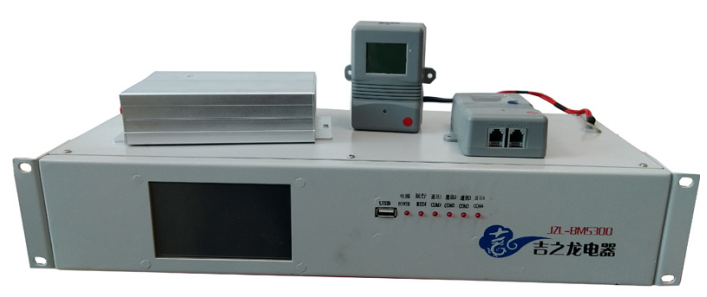

●單套系統配置：

主機1臺+整組電壓電流采集模塊1個+電壓內阻溫度模塊*電池節數

●系統特點：

①、每節電池電壓、內阻、負極柱溫度實時檢測，全方位掌控電池組中每節電 池的情況，徹底解決電池的故障隱患；

②、安裝施工非常方便，和傳統蓄電池監控系統相比不需要大量繁瑣的布線，不需要各種線纜輔材，人工成本業很低，節省安裝成本，給客戶帶來綜合效益！
