當前位置: 首 頁 >> 產品中心 >> WFQ系列放電裝置


WFQ系列放電裝置

使用說明(中英文)

V4.7








英微電氣(深圳)有限公司



一、概述

WFQ系列恒流放電裝置,是我公司研制和開發的用于蓄電池活化的智能化放電裝置,該裝置采用單片機控制系統,可實時記錄放電過程中的各種參數如電池組總電壓、單節電池電壓、放電電流、放電時間、累計容量,并將這些參數儲存起來,即使掉電數據也不會丟失。所有的數據可以通過設備上的通訊口將所有數據上傳至計算機,利用我公司提供的軟件對數據進行分析。當用戶設定的“停止放電”條件具備時,放電器自動停止放電,并記錄下放電結束的原因。放電體采用PTC熱敏元件,可靠性好,不發紅。電阻體具有“負的溫度系數”和“居里溫度”點,在風扇故障時會自動限制電流,安全可靠,不會損壞設備。



二、功能

恒流放電;

恒功率放電;

容量累計;

放電時間累計;

放電曲線記錄;

放電記錄保存;

單節電池內阻計算;(需配電池巡檢儀IBUM01R/02R

放電“停止條件”達到時,自動停止放電;

具有通訊功能(通訊口RS485);

可隨時改變放電參數;

放電過程中,可實時監控蓄電池的每節電池信息;(需配電池巡檢儀)

設有對蓄電池組電壓、單節電池電壓、電池內阻等告警功能;(需配電池巡檢儀)

電池自動活化功能;

可手動設置監控背光、蜂鳴、日期、時間等參數;



三、技術指標

電壓等級:DC  220V、110V、48V

工作電源范圍:DC 180~320V、90~160V、45~56V

電流等級:10A、20A  便攜式或柜內安裝

               30A、50A  便攜式結構

               100A、200A  柜式結構

  如用戶有特殊要求可訂做。

放電穩流精度:≤±2% (≤±1% 、 ≤±0.5%)

電壓測量精度  ≤±1.0%( ≤±0.5%)

電池內阻精度  ≤±5%



四、操作說明

無特殊要求時,放電電流為5A~額定電流可控。

自動放電:上位機通過RS485通訊口,控制放電器開始放電或停止放電。

界面操作說明

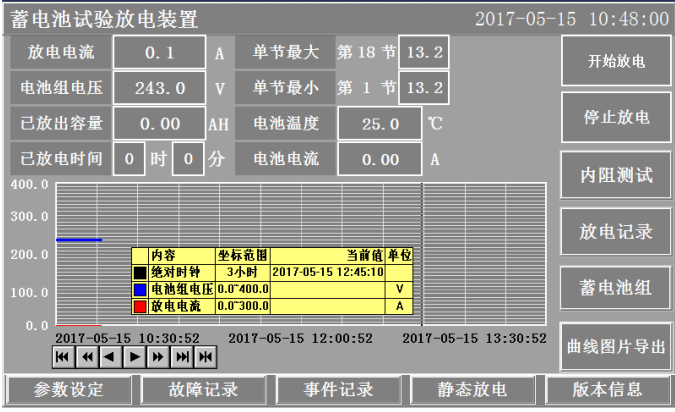

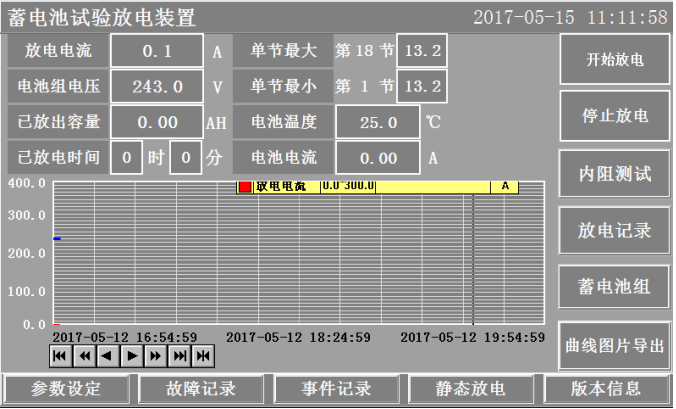

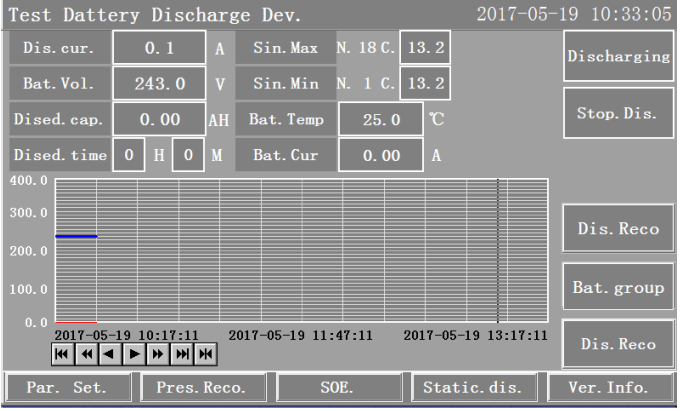

1. 靜態放電界面(主界面):

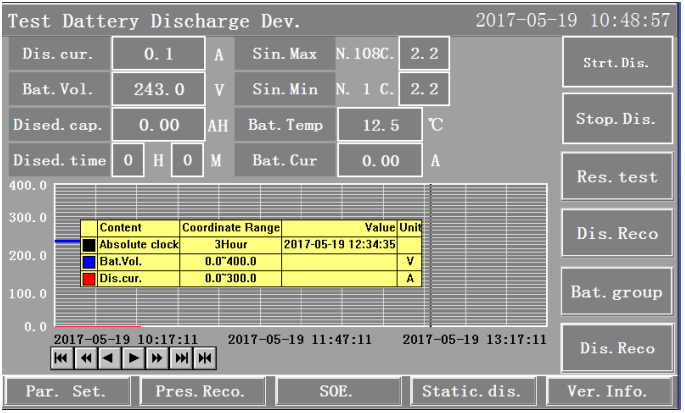

對應英文界面:


顯示實時放電數據,如已放出容量、已放電時間、電池組電壓、放電電流、單節最大電壓節數與電壓值、點解最小電壓節數與電壓值、電池溫度、電池電流等參數,實時曲線是以電池組電壓與放電電流為2個變量進行繪制的,可以對實時曲線導出,點擊曲線圖片導出按鈕即可,曲線圖片導出結果見附件。

當整個系統正常運行時,具體操作如下:

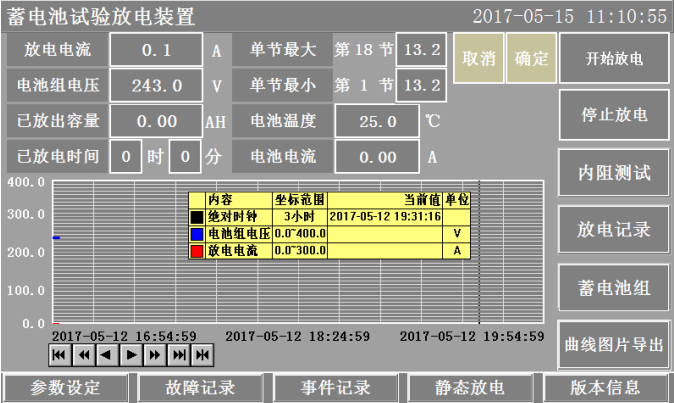

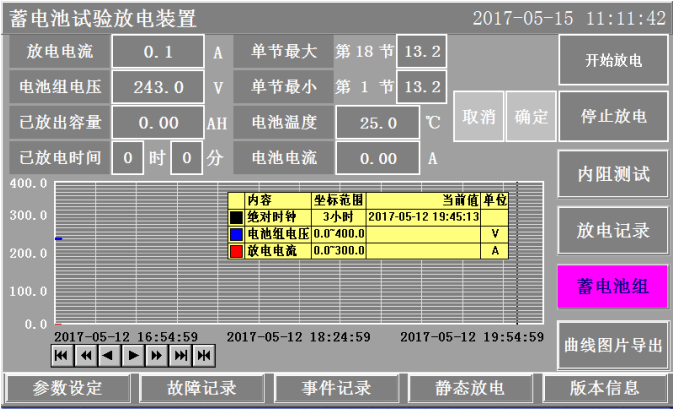

點擊開始放電按鈕,出現取消、確定2個選項,點擊確定按鈕則放電,點擊取消則取消操作。

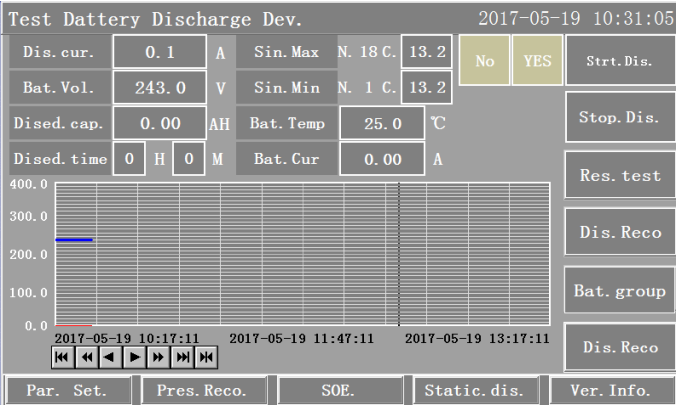

對應英文界面:

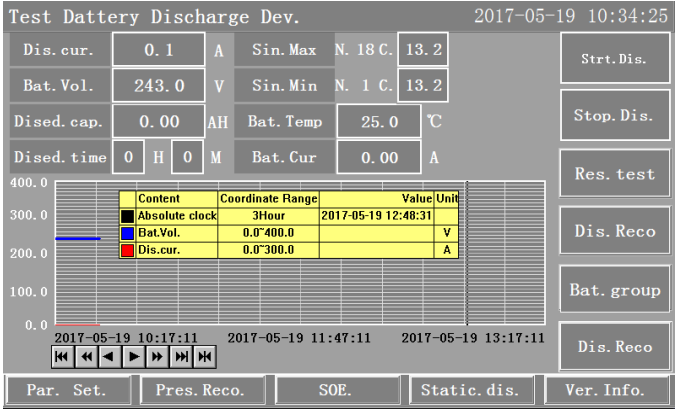

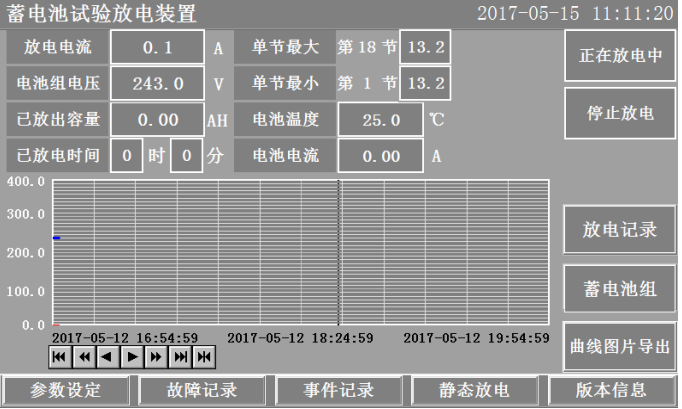

當出現“正在放電中”,表示放電已經開始,此時對應放電數據會顯示,實時放電曲線也會自動繪制,如下:


對應英文界面:


點擊停止放電按鈕,出現取消、確定2個選項,點擊確定則停止放電,點擊取消則取消操作,如下圖:


對應英文界面:




停止放電后的狀態,如下圖:


對應英文界面:




2. 點擊內阻測試按鈕:

注意:在進行內阻測試之前,需要設置好導致放電停止的因素,避免在內阻測試的時候放電過程被意外終止,如果被終止用戶必須先查找放電結束的原因在當前事件界面可以看到,重新對監控上電操作,需要修改導致放電停止的參數,從而保證正確的內阻測試過程,然后按著內阻測試過程重新操作。

特別注意:內阻測試功能僅根據用戶是否需要,如果不需要在出廠會將此功能設置為無。

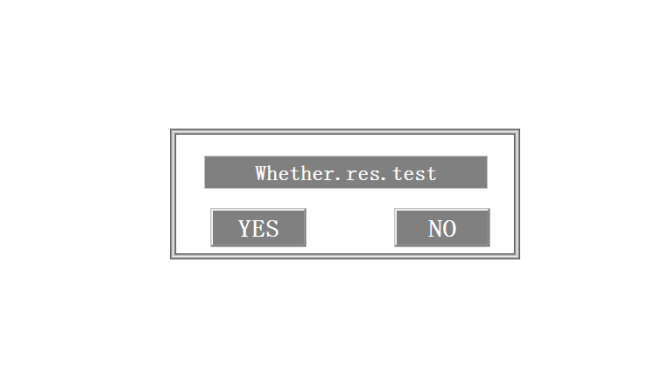

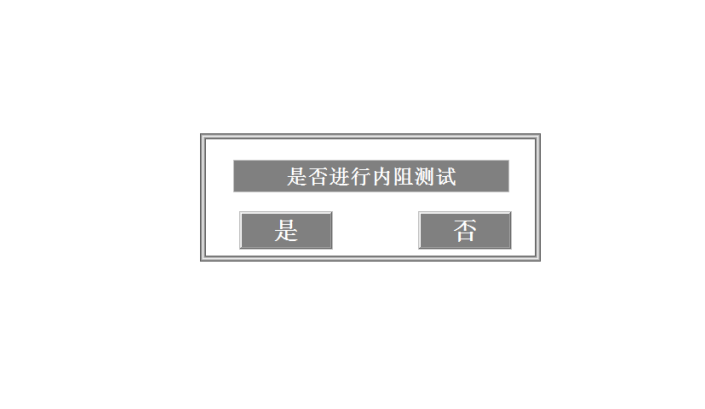

進入如下圖:


對應英文界面:


點擊按鈕,則進行內阻測試;點擊則進入到電池內阻顯示窗口。

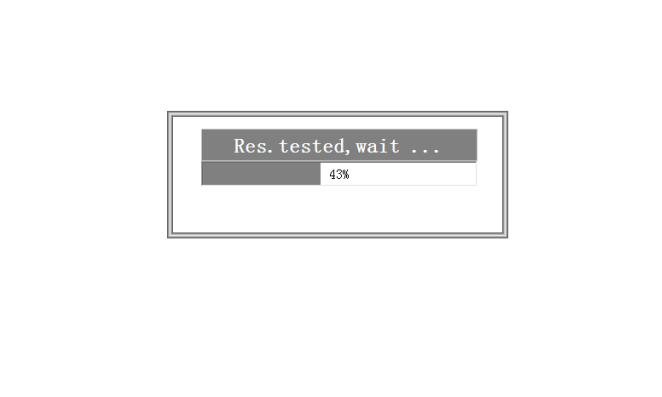

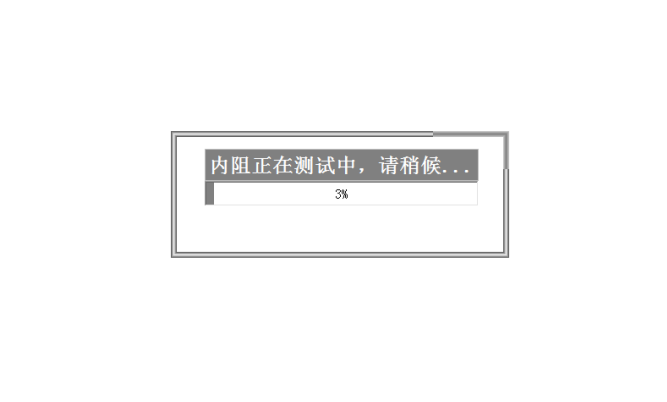

內阻測試過程中狀態如下圖:


對應英文界面:


內阻測試完成后與點擊否按鈕,進入相同界面,如下:

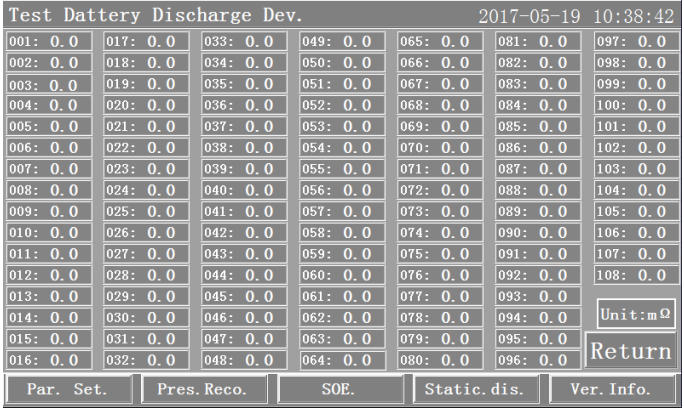

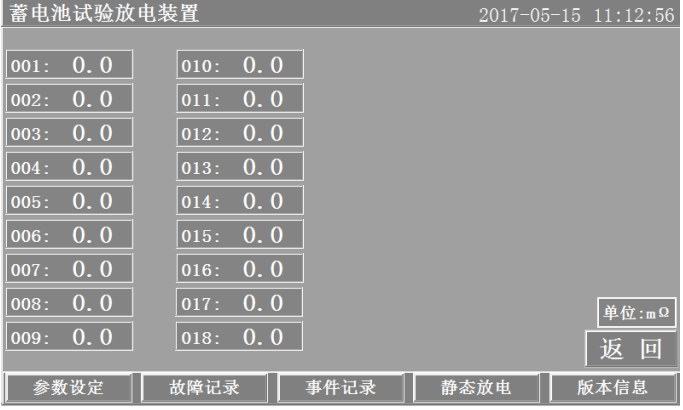

電池節數>24節,顯示每節電池內阻,如果單節電池內阻出現故障,則在對應的單節電池內阻閃爍告警,單位:mΩ


對應英文界面:

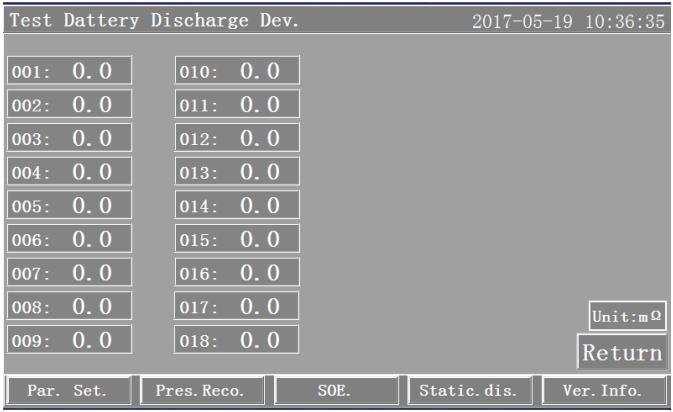

電池節數<=24,顯示每節電池內阻,如果單節電池內阻出現故障,則在對應的單節電池內阻閃爍告警,單位:mΩ


對應英文界面:




3. 放電記錄界面:

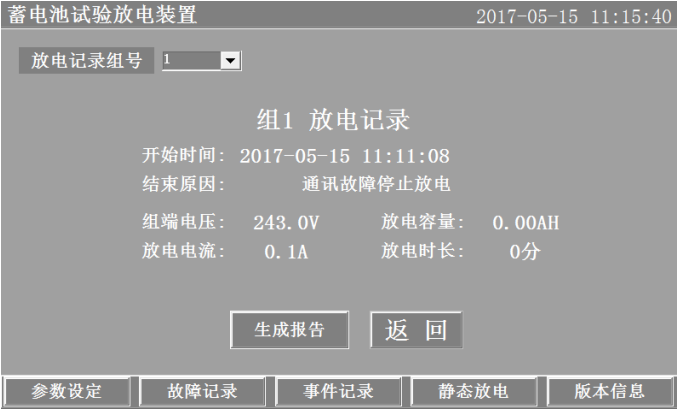

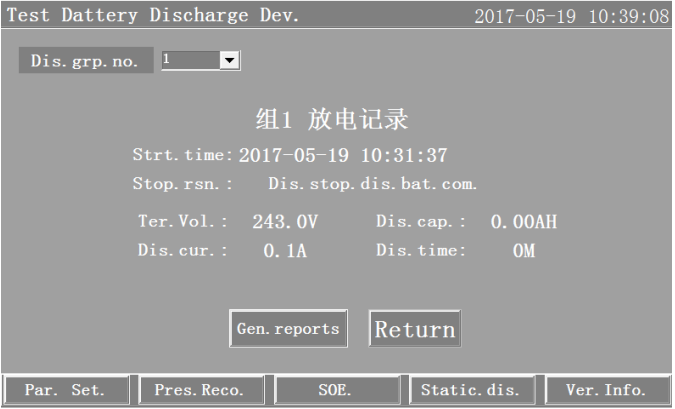

點擊放電記錄按鈕,進入放電記錄查詢界面:


對應英文界面:


共可以記錄20組放電數據,可對每組放電記錄進行USB導出,點擊生成報告按鈕,導出單次放電記錄,放電記錄導出結果見附件。

影響放電停止的原因如下:

1) 達到額定放電時間 ;

2) 達到額定放電容量

3) 電池組電壓低 ;

4) 上位機控制;

5) 實際放電電流過大;

6) 實際放電電流過小;

7) 放電器通訊中斷;

8) 單只電池故障 ;

9) 蓄電池組電壓異常;

10)電池巡檢儀通訊中斷;

11)手動控制停止放電;

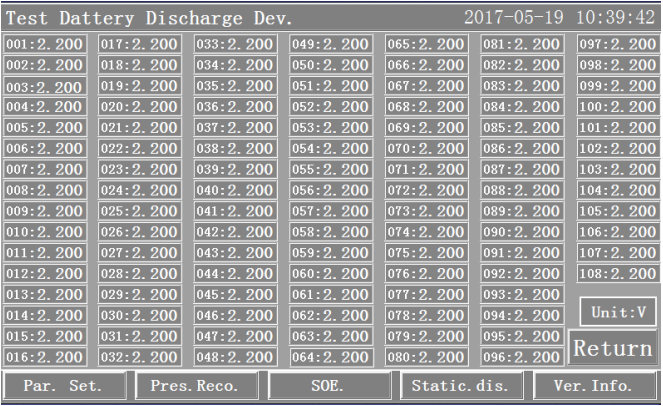

4. 蓄電池運行界面:

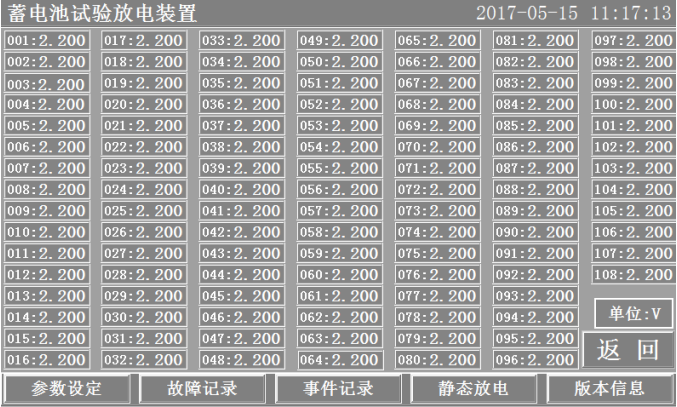

單節電池節數>24節:顯示每節電池電壓,如果單節電池電壓出現過欠壓故障,則在對應的單節電池電壓閃爍告警,單位:V


對應英文界面:

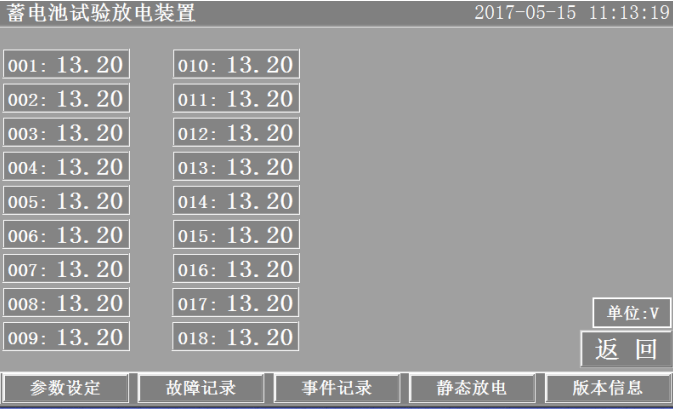

單節電池節數<=24節:顯示每節電池電壓,如果單節電池電壓出現過欠壓故障,則在對應的單節電池電壓閃爍告警,單位:V

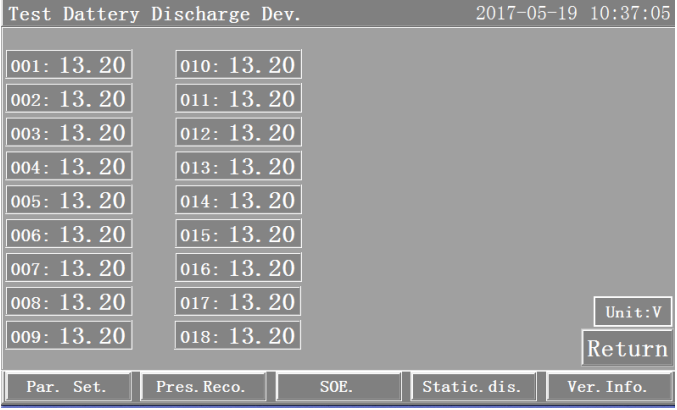

對應英文界面:


5. 參數設定:

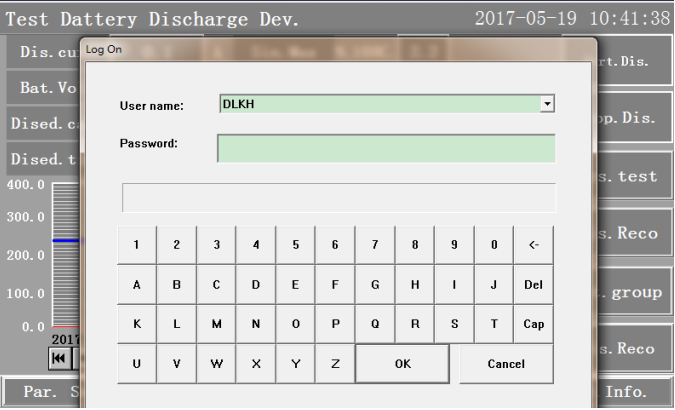

點擊參數設定按鈕,出現如下登錄驗證界面:


對應英文界面:


要求輸入對應的用戶名密碼,admin密碼:86633999

         DLKH:用于公司內部維護

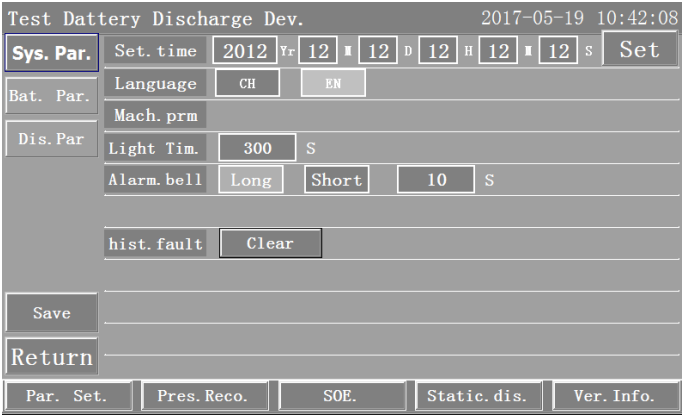

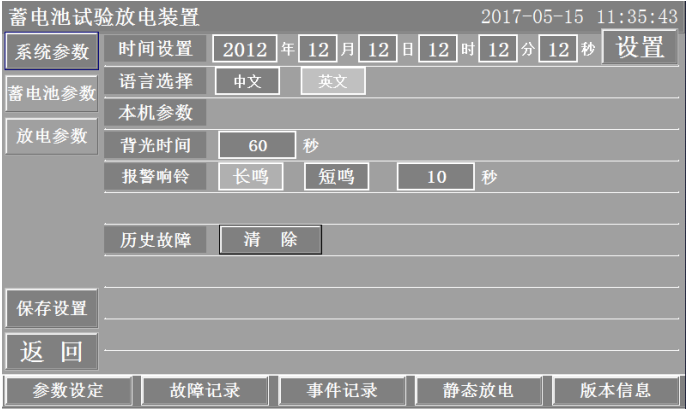

密碼輸入成功后,進入到系統參數界面,如下圖:


對應英文界面:


可以設置以下參數:

時間設置:根據實際時間,點擊設置按鈕,可以實現對監控的準確對時;

關閉背光:?jiǎn)⒂?、禁用,?dāng)啟用時,后面的秒數值是關閉背光的時間;

報警響鈴:長鳴、短鳴,當短鳴時,后面的秒數值是報警出現時蜂鳴時間長;

歷史故障清除:點擊清除按鈕,則會清除當前系統的歷史故障。

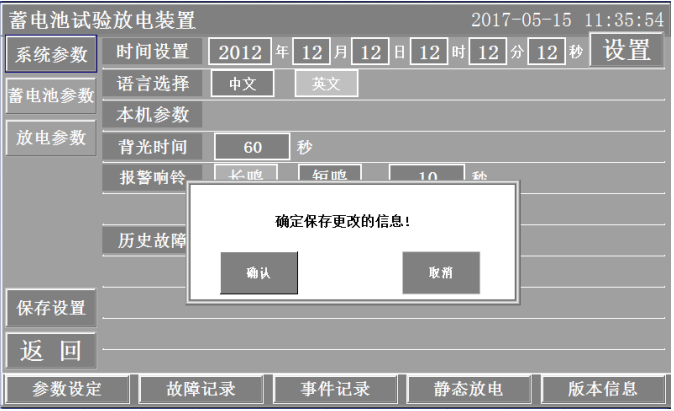

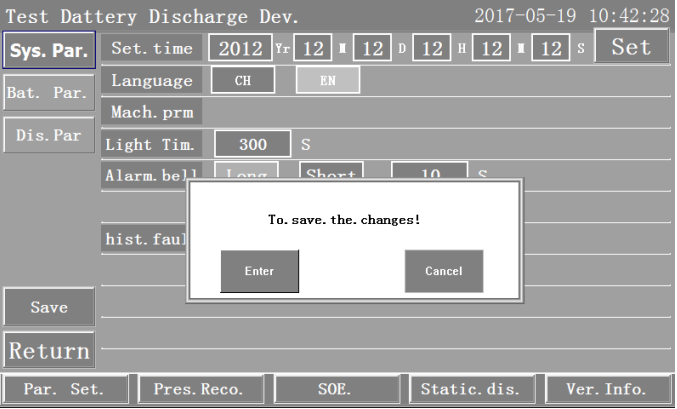

設置好所有的參數后,點擊保存設置按鈕,出現如下圖:


對應英文界面:

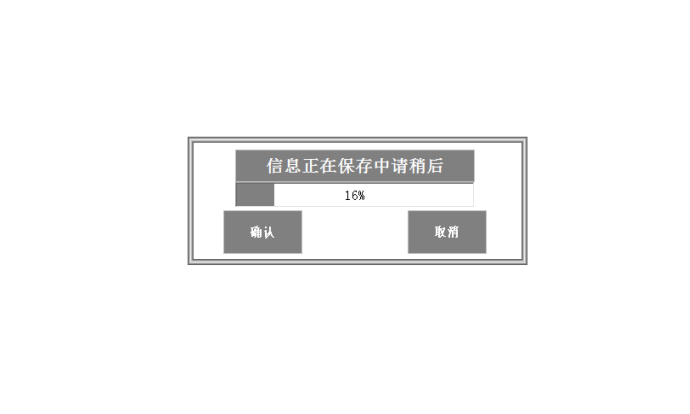

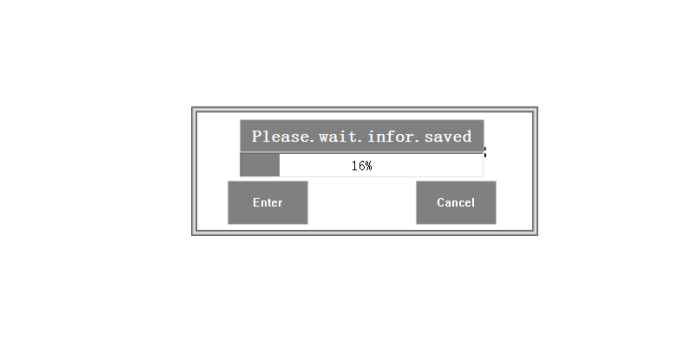

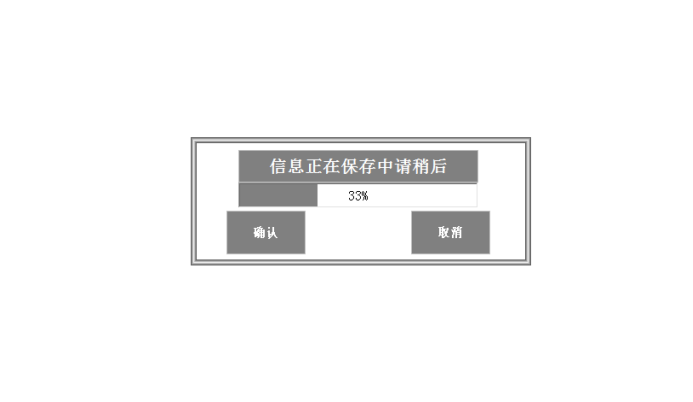

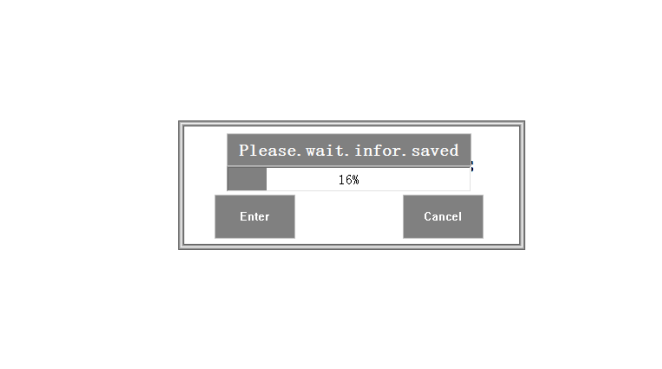

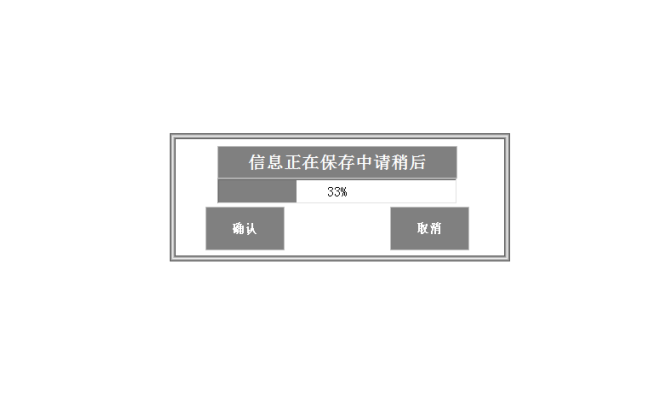

點擊確定保存當前的設置,點擊取消不保存當前的設置。保存過程中狀態如下:


對應英文界面:

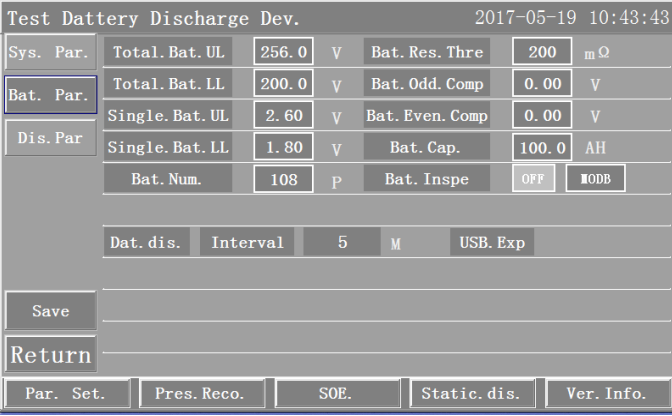

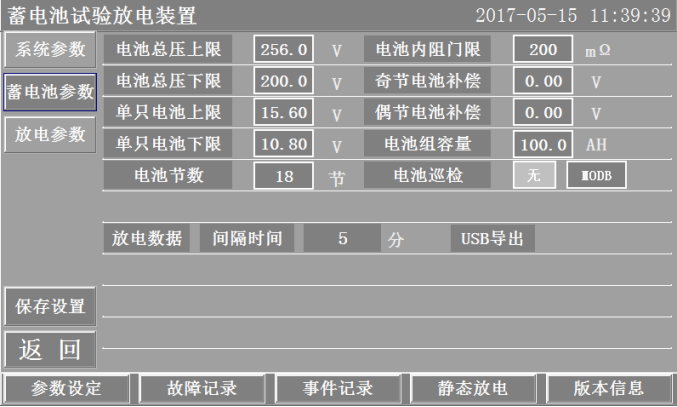

點擊蓄電池參數按鈕,出現如下界面:


對應英文界面:


可以設置以下參數:

電池總壓上限值:范圍0-299V大于電池總壓下限值;

電池總壓下限值:范圍0-299V小于電池總壓上限值;

單節電池上限值:范圍0-19V大于單節電池下限值;

單節電池下限值:范圍0-19V小于單節電池上限值;

電池節數值:根據實際情況設定;

電池內阻門限值:根據實際情況設定,單位m Ω;

奇節電池補償值:范圍0-±100V;

偶節電池補償值:范圍0-±100V;

電池組容量值:根據實際情況設定,單位AH;

電池巡檢:可根據具體應用設置電池巡檢儀設備的通訊協議,如果為艾默生PBM1通訊協議,選擇PBM1;如果為modbus通訊協議,選擇MODB(說明:只能同時支持一種通訊協議)。

放電數據的間隔時間:開始放電后,根據此時間來循環導出放電數據到USB設備中(導出結果見附件);

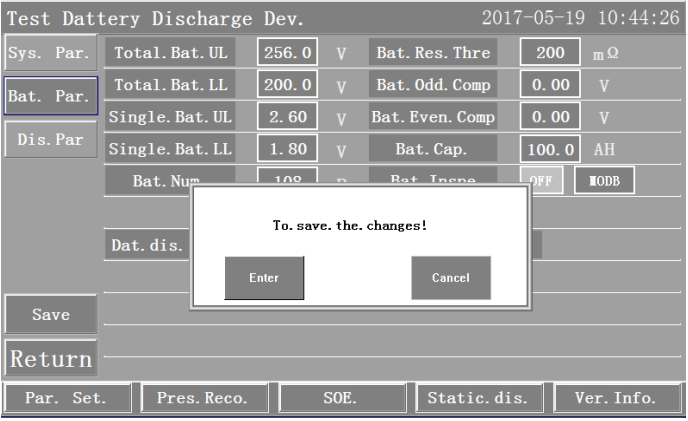

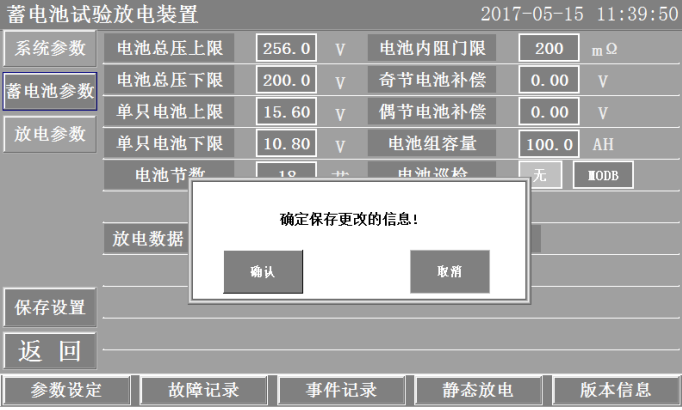

設置好所有的參數后,點擊保存設置按鈕,出現如下界面:


對應英文界面:


點擊確定保存當前的設置,點擊取消不保存當前的設置。保存過程中狀態如下:


對應英文界面:

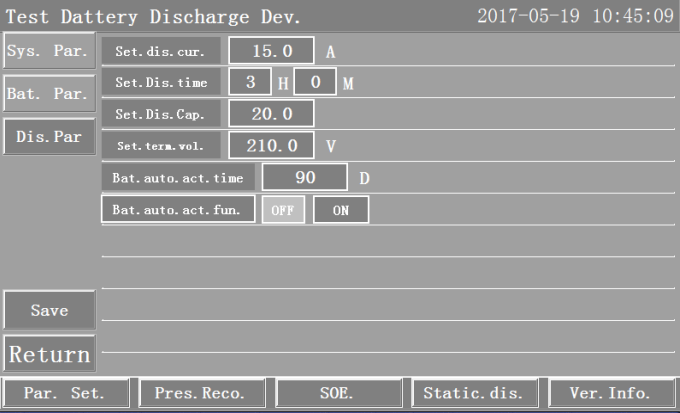

   點擊放電參數按鈕,進入到放電參數設置界面,如下圖:


對應英文界面:


可設置如下參數:

設置放電電流值:范圍2A-額定電流,單位A;

設置放電時間值:格式時、分,最長放電時間為10小時;

設置放電容量百分比值:范圍1%-100%,放電容量=放電百分比*電池組容量;

設置終止電壓值:范圍200-電池組電壓,單位V;

設置電池自動活化時間值:范圍30-390天,當有電池自動活化功能時有效;

設置電池自動活化功能:可根據實際需要設定,初始為有;

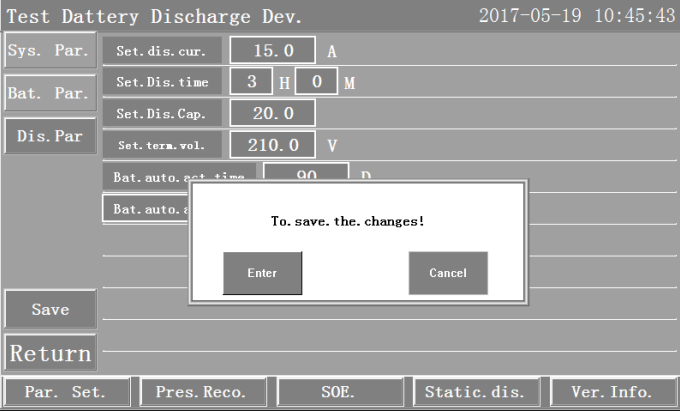

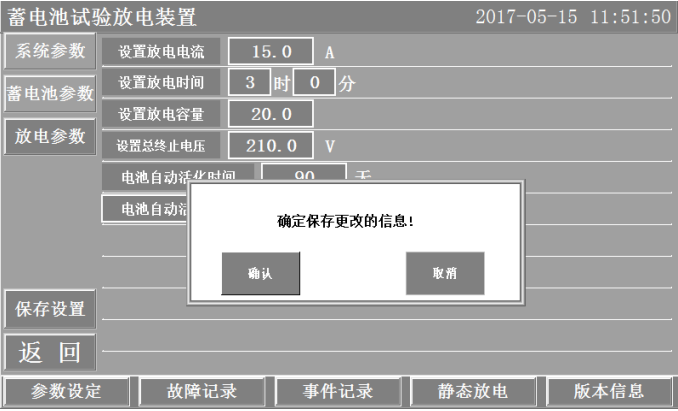

設置好所有的參數后,點擊設置按鈕,出現取消、確定2個選項,點擊取消不保存當前的設置,點擊確定保存當前的設置。出現如下界面:


對應英文界面:


點擊確定保存當前的設置,點擊取消不保存當前的設置。保存過程中狀態如下:


對應英文界面:




6. 故障記錄:

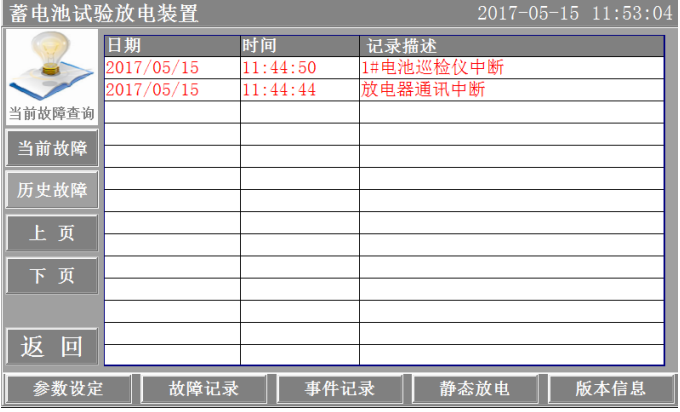

點擊故障記錄按鈕,進入到當前故障界面,如下圖:


對應英文界面:


用于顯示系統的故障信息,如電池巡檢儀及放電器的通訊故障、蓄電池組電壓異常等故障。

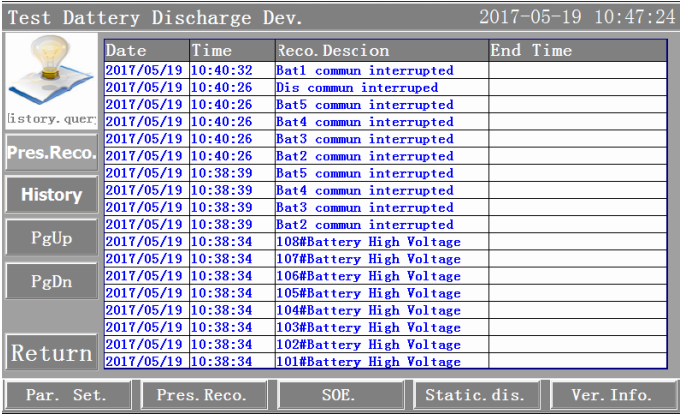

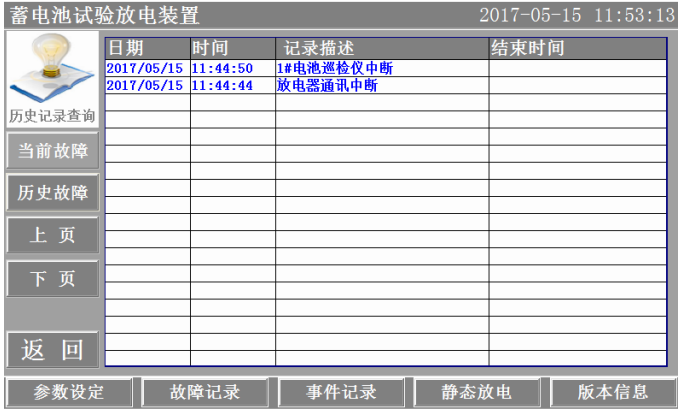

點擊歷史故障按鈕,進入到歷史故障界面,如下圖:


對應英文界面:




7. 事件記錄:

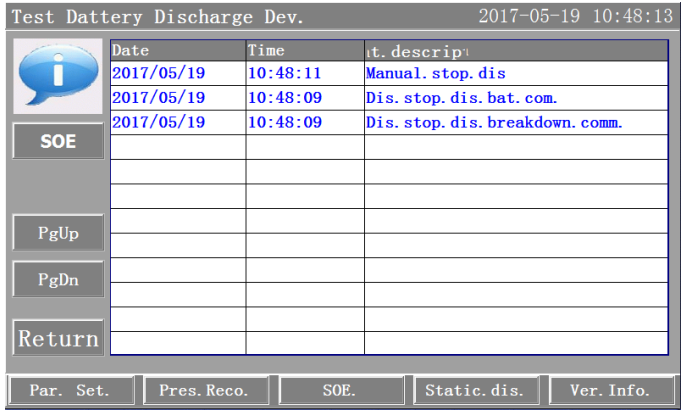

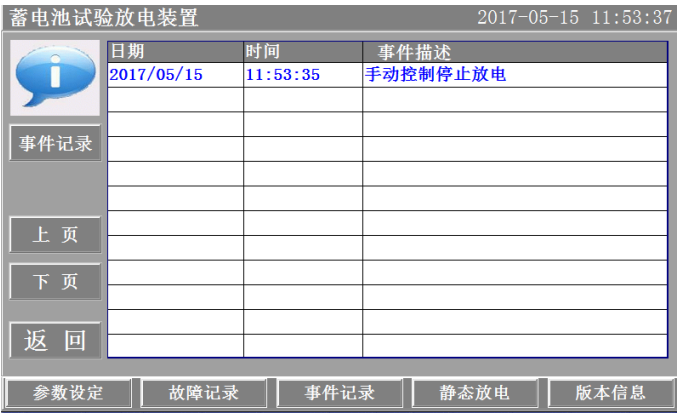

點擊事件記錄按鈕,進入到事件記錄按鈕,如下圖:


對應英文界面:


用來顯示當前系統的事件,如在放電過程中影響放電器終止放電的因素成立,電池巡檢儀設備通訊中斷,則會引起停止放電,在這個界面就會出現“電池巡檢儀通訊中斷停止放電”的記錄。

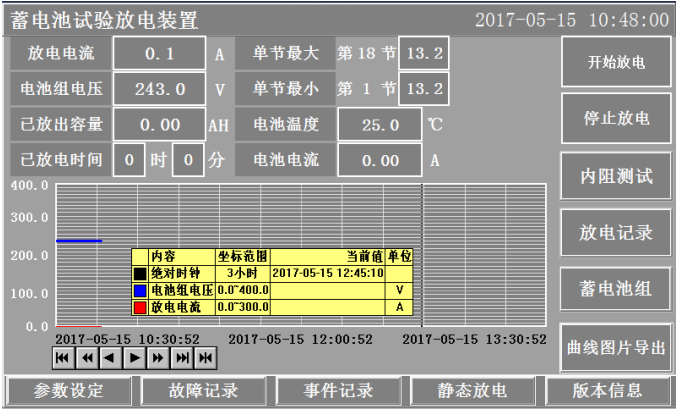

8. 點擊靜態放電按鈕,進入到主界面,如圖:


對應英文界面:

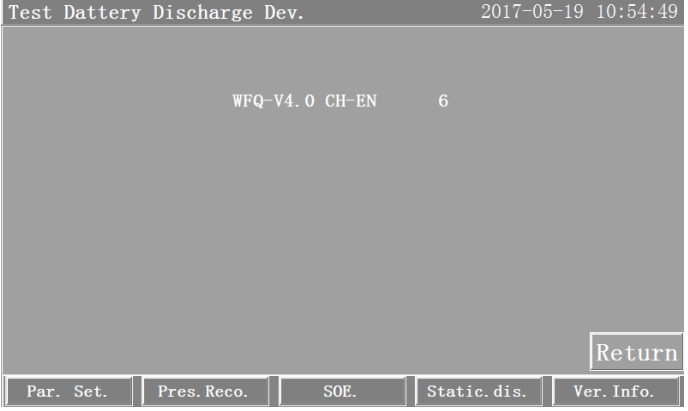

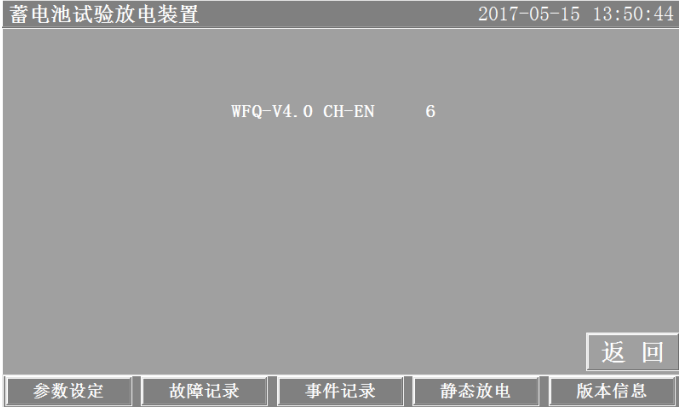

9.點擊版本信息按鈕,出現版本信息界面,如下圖:


對應英文界面:

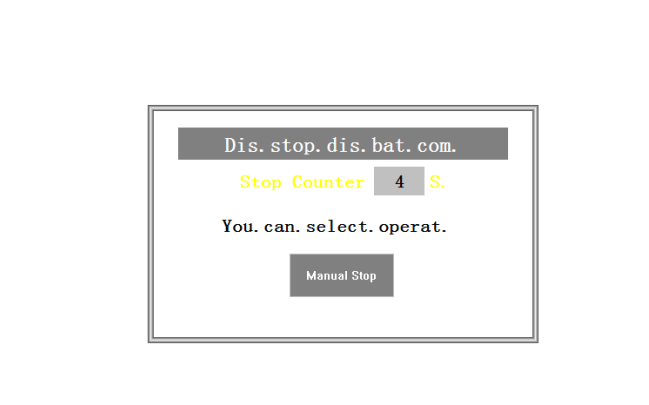

10.點擊開始放電按鈕后,當放電停止?jié)M足時,會自動進入放電停止倒計時窗口,如下圖:


對應英文界面:


用戶可以選擇不操作,倒計時結束自動跳轉到主界面;或點擊手動停止按鈕,停止放電并跳轉到主界面。

滿足自動停止放電的條件如下:

1). 達到放電時間停止放電

2). 達到放電容量停止放電

3). 電池組電壓低停止放電

4). 放電器通訊中斷停止放電

5). 電池巡檢通訊中斷停止放電

6). 單節電池故障停止放電

7). 電池組電壓異常停止放電

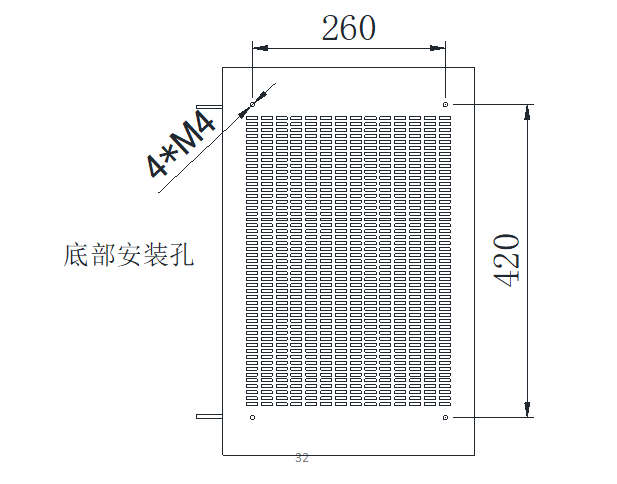

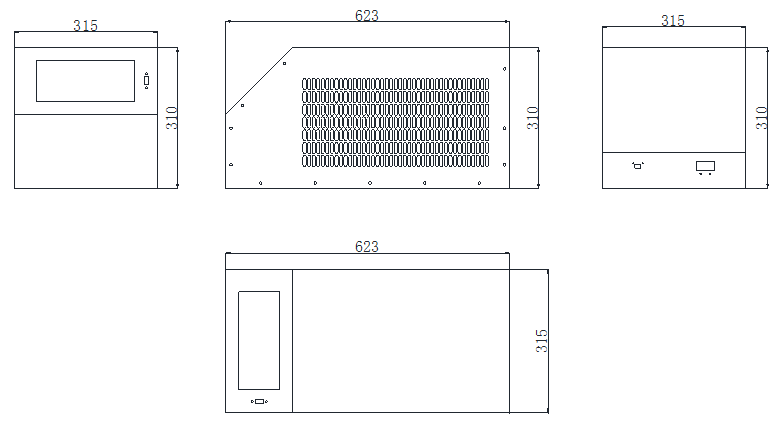

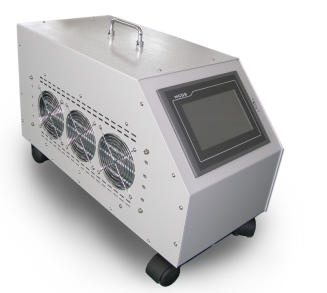

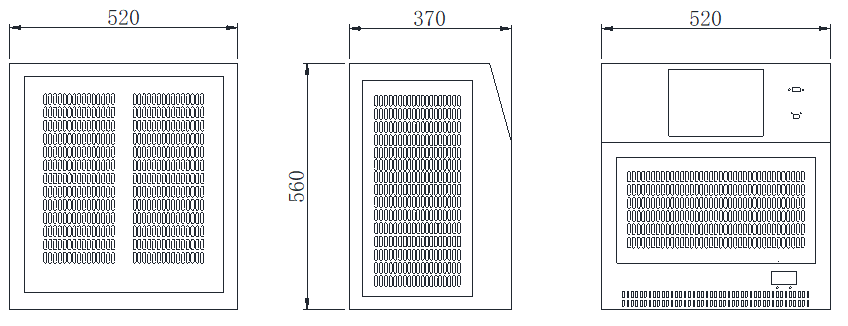

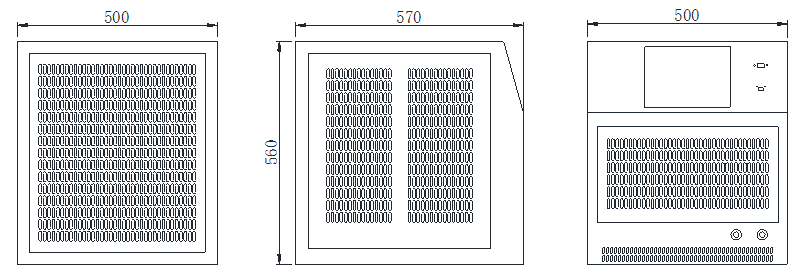

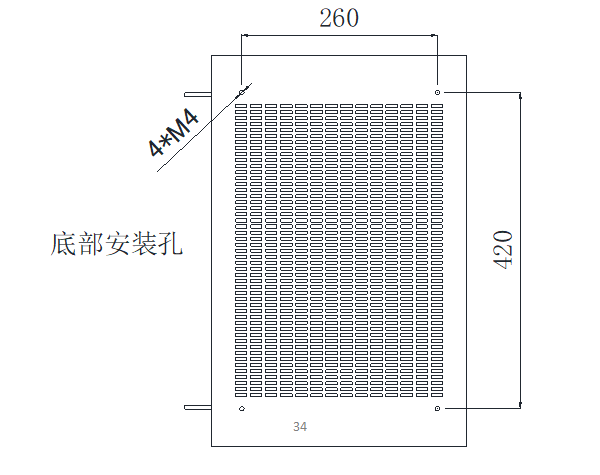

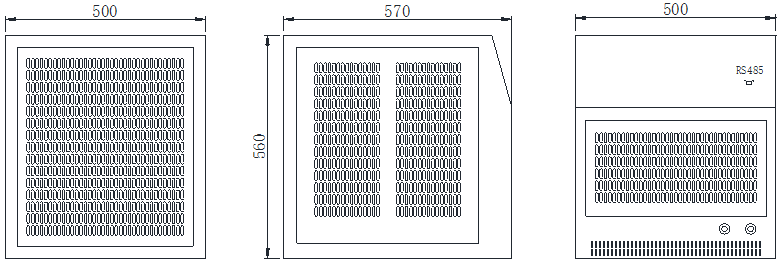

五、放電器外形

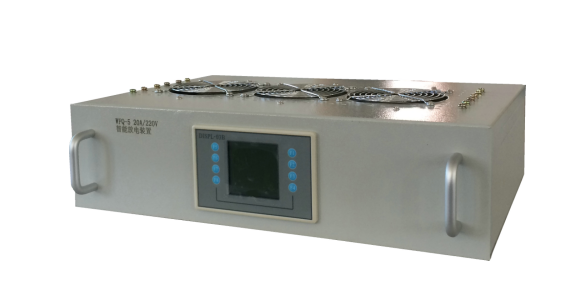

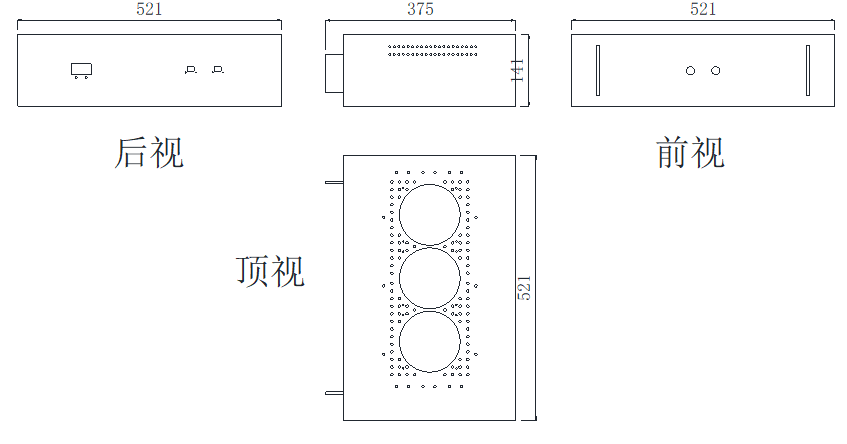

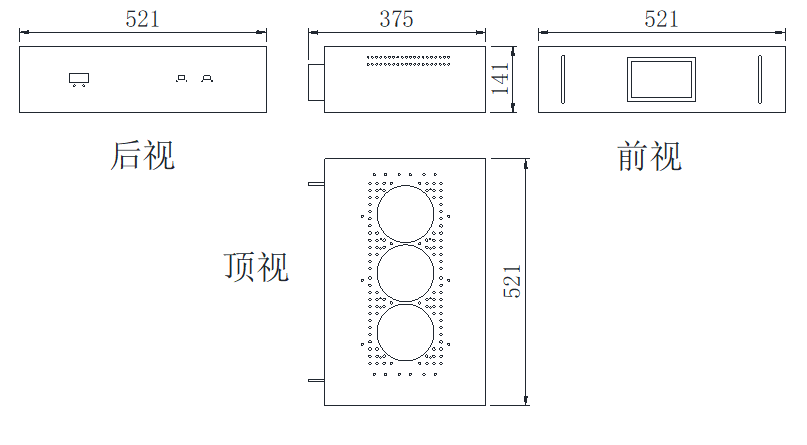

1、單色屏(臥式)

50A/ 220V 5A50A

80A/ 110V 5A80Aimage.png














































































前視

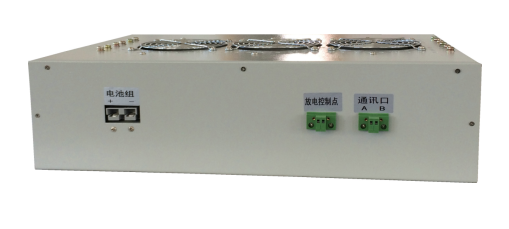

后視

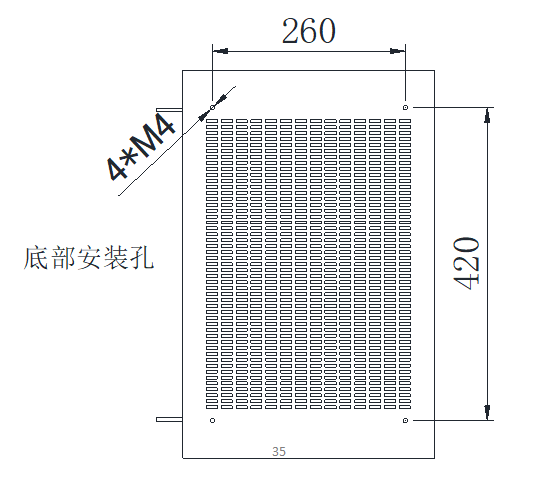

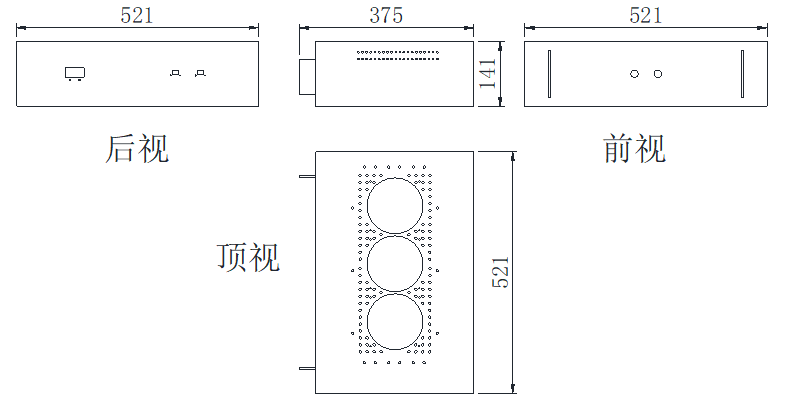

2、臥式 (無顯示屏)

20A/ 220V 5A20A

40A/ 110V 5A40Aimage.png












































































3、臥式 (無顯示屏)

50A/ 220V (5A50A)

80A/ 110V (5A80A)











































































4、 7英寸彩色觸摸屏



50A/220V (5A50A)

100A/110V (5A100A)









































































5、7英寸彩色觸摸屏

100A/220V (5A100A)

150A/110V (5A150A)











































































6、7英寸彩色觸摸屏

200A/220V (5A200A)

350A/110V (5A350A)




























7、7英寸彩色觸摸屏

220V系統,放電電流大于200A。

110V系統,放電電流大于350A。



*** 采用2臺放電器并聯放電,一臺主機和一臺從機。

主機外形:












從機外形:

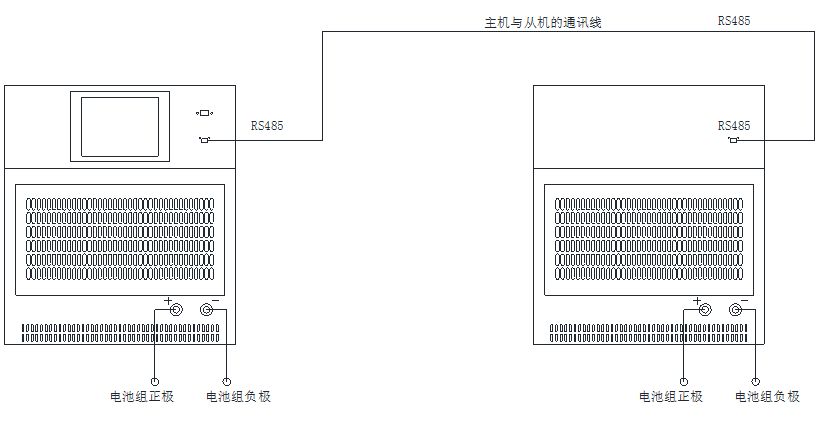

主機與從機的接線圖:



























附件(圖片及數據僅供參考)

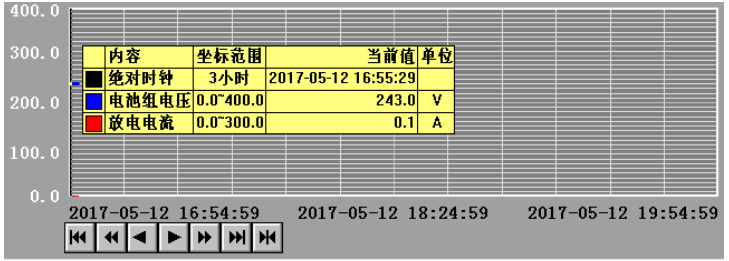

1.放電曲線圖片導出(是以.bmp圖片格式導出的):

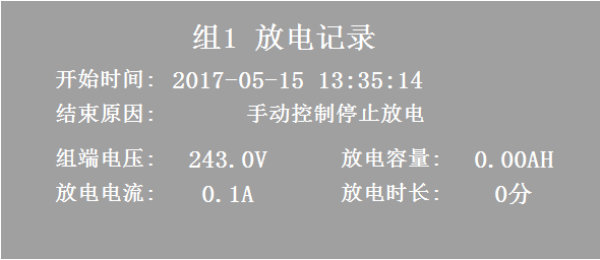

2.放電記錄導出(是以.bmp圖片格式導出的):













3.放電電池電壓等數據(以.csv文件格式導出,僅為6節電池的數據):

放電導出單位


放電導出人












日期

時間

放電電流(A)

電池總電壓(V)

放電容量(Ah)

放電時間-時

放電時間-分

溫度

(℃)

1#電池(V)

2#電池(V)

3#電池(V)

4#電池(V)

5#電池(V)

6#電池(V)

2013-6-15

10:55:05

2.89

205

0.02

0

0

22.26

56

10.4234

12.2637

10.4594

12.1743

12.2121

12.1563

2013-6-15

10:56:05

2.89

204.7

0.07

0

1

22.26

56

10.1375

12.246

10.3877

12.1743

12.1941

12.1386

2013-6-15

10:57:05

2.89

204.4

0.12

0

2

22.26

56

10.1195

12.246

10.352

12.1743

12.2121

12.1386

2013-6-15

10:58:05

2.89

204.4

0.17

0

3

22.26

56

10.1195

12.246

10.334

12.1743

12.1941

12.1386

2013-6-15

10:59:06

2.89

204.4

0.22

0

4

22.26

56

10.1018

12.246

10.2983

12.1563

12.1941

12.1386

2013-6-15

11:00:06

2.89

204.4

0.27

0

5

22.26

56

10.0838

12.246

10.2983

12.1743

12.1941

12.1386

2013-6-15

11:01:06

2.89

204.4

0.31

0

6

22.26

56

10.0838

12.246

10.2626

12.1743

12.1941

12.1386
