JC300蓄電池均衡維護系統是為滿足UPS、EPS、直流電源、通信電源等系統而設計的一款在線式蓄電池監控及自動維護系統?？赏瓿蓪﹄姵亟M電壓、電池電流、單體電池電壓、單體電池內阻、電池環境溫度、蓄電池單體負極溫度及電池電壓均衡度、剩余容量和放電可持續時間等監測和告警功能。能對蓄電池組進行自動均衡電壓維護。用于對2V、6V、12V蓄電池進行在線監測。

※系統功能：

v 在線監測功能：實時監測的蓄電池組的：運行狀態，組端電壓、充放電電流、單體電壓、單體電池負極溫度、電壓均衡度、電池組容量、放電可持續時間；

v 在線內阻檢測功能：在線檢測每節蓄電池內阻，蓄電池在線監測系統采用直流內阻在線測試技術，特征點高速捕捉，多重保護及自檢功能。因此完全有效解決了在線、安全、準確測得蓄電池內阻存在技術難題。測試過程無須將充電機與蓄電池組斷開，不影響直流系統正常運行，測試不受充電機紋波及外界環境干擾，數據測量準確、穩定。

v 異常告警功能：市電中斷告警，蓄電池組總電壓、電流、單體負極溫度、單體電壓、單體內阻、電池組容量、放電可持續時間等參數超過閾值告警。

v 在線自動均衡維護功能：在線自動均衡維護功能：在蓄電池處于浮充狀態時自動巡檢各單體電池電壓，并針對低于設定浮充電壓的電池（長期欠充）進行階段性補充充電，并對過充電池進行單體放電以解除過充狀態；確保電池組浮充時保持電壓均衡，使每節電池都始終處于最佳活性狀態。 能有效防止電池因長期過充而失水或長期欠充而硫化，同時能夯實電池，提高電池能量吸收比，從而提高電池組的備用時間和使用壽命。打破“水桶原理”即使有落后電池存在也不會再影響其他電池性能。同時為日常維護中容量、內阻試驗提供一個“起點”一致的試驗平臺

v 在線自動脈沖活化維護功能：在浮充狀態下自動對性能落后的單節電池提供正負脈沖電流進行在線活化，激活蓄電池內部電極板的結晶和硫酸的沉淀，防止蓄電池因長期浮充而導致的硫酸鹽化，消除由內部引起的安全隱患。

v 核對性放電維護功能：1）系統可遠程控制在線充放電模塊，對電池組對進行在線充放電，達到節能環保的作用，可設定四個核對性放電終止條件（總電壓、單體電壓、放電容量、放電時間），到達任一設定條件，并能將核對放電和充電數據進行單獨存放，便于分析處理。蓄電池組放電完成之后自動轉為在線充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點。2）系統可遠程控制假負載模塊進行放電，可選擇不同小時率，可設定四個核對性放電終止條件（總電壓、單體電壓、放電容量、放電時間），到達任一設定條件，并能將核對放電數據進行單獨存放，便于分析處理。

v 快速容量估算和剩余容量監測功能：結合安時（AH）計法、內阻法、卡爾曼過濾器法等建立科學的蓄電池剩余容量_SOC_數學模型，通過約10分鐘的短時間放電，同時把電壓、電流、溫度、充放電時長等相關數據輸入數學模型快速準確估算出電池組剩余容量。

v 三相交流輸入檢測：系統可通過電能質量檢測模塊，能檢測三相/線、零序電壓、三相電壓不平衡度三相電流、零序電電流、三相電流不平衡度、三相有功功率、三相無功功率、三相視在功率、三相功率因數、總有功功率、總無功功率、總功率因數，同時支持電壓、電流2—62次諧波含有率統計，電壓電流諧波畸變率統計及計算開關電源的轉換效率。

v 開關量：系統通過開關量模塊可以控制空調的開啟和關閉、油機的開啟和關閉、檢測門禁的打開和關閉，使機房數據實時顯示在監測中心。具有6路開關輸出量6路開關輸出量。

v 電源模塊檢測功能：系統通過本地主機和電源模塊通信，實時監測開關電源的工作狀態。（此功能需要用戶提供開關電源通信協議）

v 數據存儲功能：系統本地主機配備8G固態硬盤具有USB接口，充電數據、放電數據和報警過程數據進行了分類單獨存儲，有利于數據檢索和分析利用，存儲空間至少可能存儲1年以上監測數據。

v 數據分析和報表功能：配備強大的上位機監控分析軟件，通過對監測和檢測數據進行系統分析，繪制總電壓、單體電壓、充放電電流曲線圖，容量柱狀圖，可對蓄電池組健康性能和放電能力進行分析，準確甄別落后電池，可對蓄電池充電狀態數據進行分析計算穩流穩壓精度和紋波系數，為充電機性能分析和維護提供依據?？墒謩踊蜃詣由筛黝惙峡蛻粢髷?shù)據報表。采用上位機實時監測的還可每月自動生成WORD板本的“監測和維護月報表”并自動存入用戶指定的文件夾中。

v 數據傳輸和組網功能：設備具有LAN(以太網)、RS485數據傳輸接口實現遠程聯網監控。

※性能特點

2 模塊化架構設計，每個本地主機可監控2組，每組最多256節電池數據，每個采集模塊負責12節電池的數據采集，系統可對任何電壓等級的閥控式鉛酸電池或磷酸鐵鋰電池組進行在線監測和維護，模塊化解決方案配置更加靈活，安裝更加方便快捷。

2 采集維護模塊配有撥碼器無需固定編號，可自由調換，安裝維護方便快捷。

2 顯示與指示：采用7寸彩色觸摸液晶屏，屏幕液晶直觀顯示蓄電池運行狀態、自動維護狀態、設備存儲狀態及各項運行參數和告警記錄。面板具有電源、設備故障、越限報警指示燈。

2 參數設置：設備具有就地和遠方對系統基本數據的重新設置、更改、刪除功能。可就地進行參數設置或遠程調閱和配置裝置參數。

2 告警方式：現場聲光告警（可消音）、上位機及監控端告警、手機短信告警（配備GPRS模塊可同時給4個以上手機發送告警短信。）

2 系統可擴展強，如后續添加蓄電池組監測均可方便加入統一管理。

2 供電方式：交流、直流、交直流供電可選。

2 安全隔離：裝置和電池間所有連線都必需采用保險線。

2 可根據客戶現場情況，靈活選擇有線方式或無線方式進行組網和傳輸數據。

※參數指標

 ※人機界面

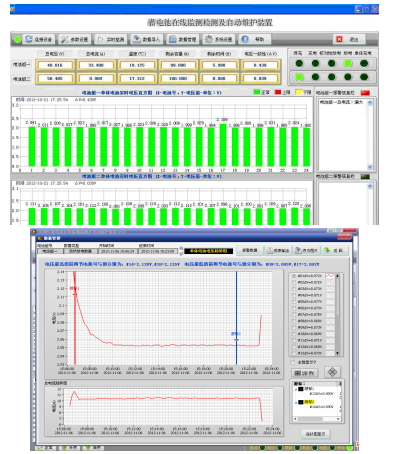

服務器監控軟件部分界面展示及現場監控主機部分界面展示

 全面直觀的監控、遠程參數設置和對時，強大的數據分析和報表功能及現場直觀全面顯示和查詢   現場方便快捷的設置操作。
